הוראות סגירת קבצים ודרייברים


אוטוקד

להגדרת פלוטר

1. להורדת דרייבר לחץ כאן- Driver 750
2. הפעל את האוטוקד.
3. File----Plotter Manager
יופיע החלון הבא:

4. לכאן להעתיק את הקובץ שהורדת.
5. מיד ניתן לראות את הפלוטר בפקדות- Plot

סגירת קבצים להדפסה בפלוטר (PLT)

בכדי להדפיס קובץ אוטוקד, יש להמיר את קבצי ה-DWG לקבצי PLT לפי ההנחיות הבאות:

1. להיכנס ל-File ולאחר מכן ל- Page setup

2. בחוצץ Plot device:
 א. יש לבחור את סוג הפלוטר (HP Designet 750C :(Ploter configuration
 ב. יש לשים לב שסוג העטים הנבחר הוא הנכון ב- Plot style table
אם יש צורך להגדיר נייר גדול מ- A0 יש להיכנס ל-Properties ומשם שתי אפשרויות:
- Custom properties ולאחר מכן More sizes
- Add ולאחר מכן Paper size custom

3. בחוצץ Layout settings:
א. Paper size and paper units: יש לבחור את גודל הנייר הרצוי (אם הוגדר גודל חדש בסעיף 2- יש לבחור בו)
ב. Plot scale: בחירת קנה מידה רצוי (לדוגמא 1:100 נכתב כ- 1:10)
ג. Plot area: יש ללחוץ על "Window" ואז לסמן את החלק הרצוי להדפסה.
ד. לחץ O.K
כדי לשמור את הפלוט בסיומת PLT יש להכינס ל-File ולאחר מכן ל- Plot

4. יש לבדוק שההגדרות שהגדרתם קודם לכן ב- Page setup נשמרו

5. חוצץ Plot settings: בדקו ב- Full preview שהפלוט נראה במלואו על הדף-
במידה ולא- יש לשנות את ההגדרות בהתאם: קנה מידה, גודל דף וכדו`

6. בחוצץ Plot device: יש לסמן את האפשרות Plot to file ולשמור את הקובץ במקום הרצוי.

7. נותר רק לשלוח את הקובץ למכון העתקות.



סגירת קבצים ARK





הדפסת פלוטר/ הדפסה דיגיטלית

הוראות כלליות
גודל המסמך
* ודא שהקובץ בגודל הנכון 1:1 וברזולוציה של 300dpi
*
הימנע מהצמדת טקסטים לשוליים, או כל חומר חשוב אחר שלא אמור להיחתך- לפחות 3 מ”מ מקצוות המסמך
  במידה ויש גלישות (צבע, תמונה) יש להשאיר לפחות 3 מ”מ ( שטח חיתוך- Bleed)

תמונות
*
במידה ויש תמונות בקובץ, וודא שהן בגודל מתאים וברזולוציה של לפחות: 300-pixels/inch.
*
תמונות שחור/לבן Grayscale, Bitmap (יש לשמור בפורמט TIFF)
* במידה וקיימת צריבה, יש לשמור על נתיב הצריבה ולוודא צריבה איכותית.
*
תמונות בצבע יישמרו ב- CMYK mode ולא כ- RGB.
*
תמונות בצבע ישמרו בפורמט Eps
  Macintosh - 8 bits/pixel | Pc (windows) - 8 bits/pixel
jpeg - maximum quality

פונטים
ודא שאין בעיות פונטים בעת סגירת הקובץ.
במידה ויש, נסה להחליף פונט או לעשות קונברט לכל הטקסטים במסמך, רצוי לבצע פקודת OverPrint על טקסטים קטנים המוגדרים כשחור בלבד.

עבודה בתוכנות לא גרפיות
* וודא
לפני תחילת העבודה את גודל הדף המתאים לסוג העבודה
.
* במידה והעבודה נעשית בתוכנות Power point, Word, Excel ויש אפשרות להמיר ל - pdf רצוי!!!
  בעבודה עם תוכנות מהסוג הנ”ל - לא ניתן לשלוט בתוצאה, ורצוי להדפיס הדפסת ניסיון.



סגירת PDF

גודל המסמך
 וודא שגודל המסמך נכון
* אם המסמך מרובה דפים, וודא גודל אחיד במסמך.
* אם למסמך 2 צדדים,ודא שכל צד נמצא בדף אחר.

גלישות וסימני חיתוך
  יש לוודא בליד 3 ממ ולדאוג לצלבי חיתוך בצורת איקס.

איכות הקובץ

סגור קובץ pdf בגרסה  1.3אקרובט   4באיכות high quality print.

שימו לב!
שם הקובץ יהיה באנגלית בלבד + ציון גודל הסופי של הקובץ
לדוגמא: כרטיס ביקור דו צדדי בגודל 90x50 ממ יקרא: bizcard_90x50_2side





הדפסת פלוטר

גודל, צבע וגלישות

 *
יש להכין את הקובץ ביחס  1:1וברזולוציה של 300 DPI.
*
וודא שהקובץ מורכב אך ורק מצבעי  .cmyk
 *
הימנע מהצמדת טקסטים לשוליים או כל חומר חשוב אחר שלא אמור להחתך (לפחות 5 מ"מ מהשולים).
*  יש להוסיף צלבי חיתוך בצורת איקס.


נתונים

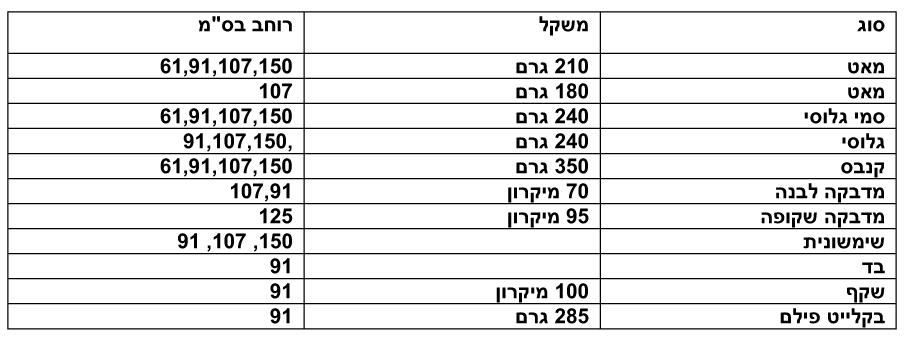

 * ניתן להדפיס על מגוון סוגי נייר
 * יש לקחת בחשבון שולים של 1.5 ס"מ מכל צד כך שרוחב ההדפסה קטן {לדוגמא גליל ברוחב 91 ס"מ נשאר 88 ס"ה נטו להדפסה}.


פלוטר צבע




פלוטר שחור לבן




שימו לב!
* מומלץ לקרוא את ההוראות הכלליות לפני סגירה לדפוס
*
שם הקובץ יהיה באנגלית בלבד + ציון הגודל האמיתי של הקובץ לדוגמא: פוסטר בגודל 500x700 ממ יקרא poster_500x700


הדפסת A3

גודל, צבע וגלישות

* יש להכין את הקובץ ביחס 1:1 וברזולוציה של 300 DPI.
*
  וודא שהקובץ מורכב אך ורק מצבעי .cmyk
* הימנע מהצמדת טקסטים לשוליים או כל חומר חשוב אחר שלא אמור להחתך (לפחות 3 מ"מ מהשולים).
*
 יש להוסיף צלבי חיתוך בצורת איקס.
*  אם למסמך 2 צדדים, וודא שכל צד נמצא בדף אחר.
 *
שם הקובץ יהיה באנגלית בלבד + ציון הגודל האמיתי של הקובץ לדוגמא: פלייר בגודל 210x145 ממ דו צדדי יקרא flayer_210x145_2side

נתונים

* ניתן להדפיס על מגוון של כ-60 סוגי נייר בעובים של עד 300 גרם ועד לגודל של 48.8/330 ס"מ .
*
  יש לקחת בחשבון שולים של 0.5 ס"מ מכל צד כך שגודל ההדפסה קטן ל 47.8/320.
* הדפסה דו צדדית יש להדפיס על נייר SRA3 (450/320) לקבלת דיוק מירבי.
